EL2000
Mineradores Contínuos de Cabeça Rotativa Tipo Roçadeira

EL2000

Especificações
  • Potência de Corte Disponível: 2 × 500 kW; 2 × 620 kW; 2 × 750 kW
  • Sistema de Transporte: Acionamento do inversor de CA
  • Altura da Caçamba: 520 mm

Visão Geral

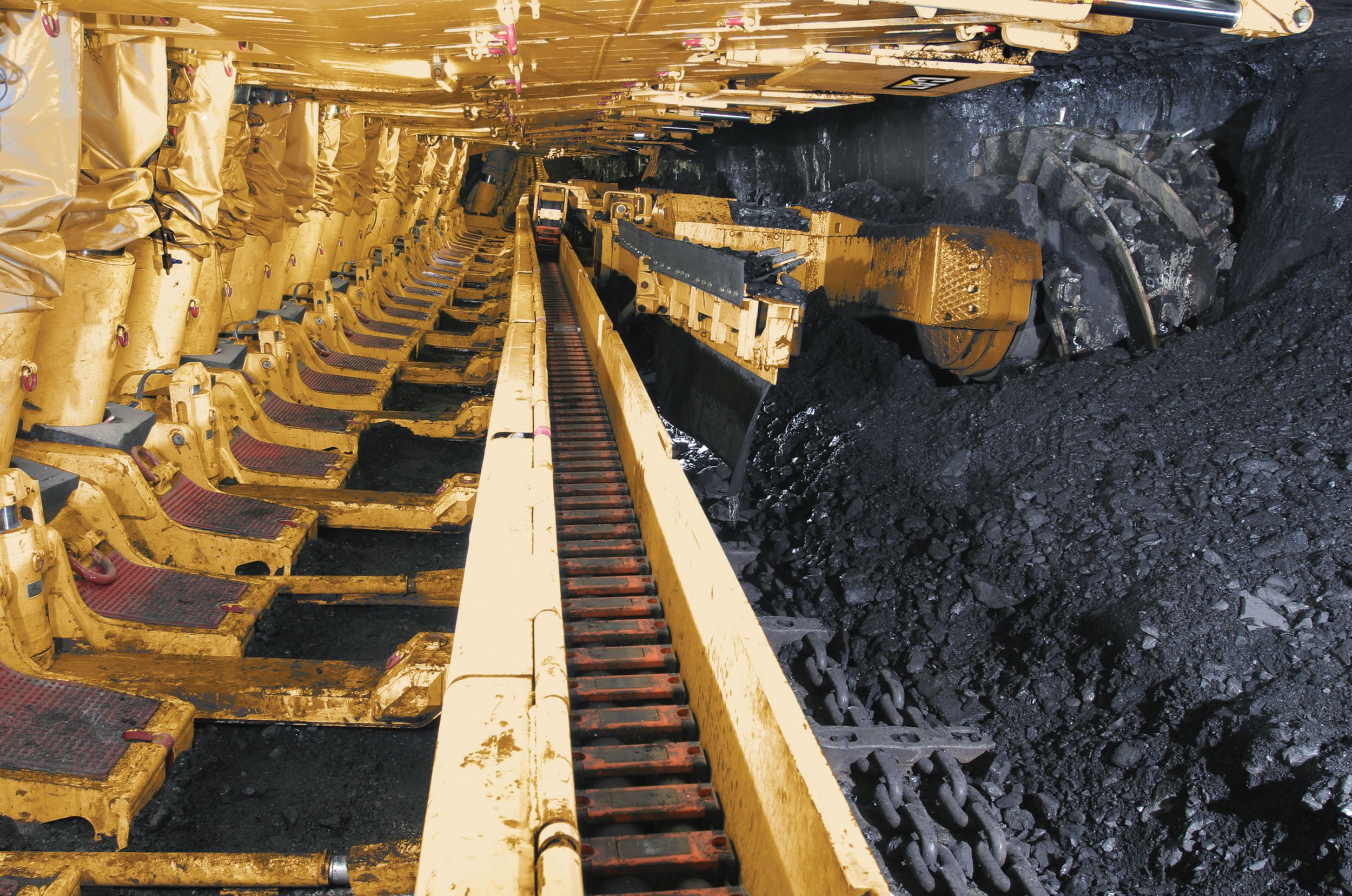

EL2000 - Minerador Contínuo de Cabeça Rotativa Tipo Roçadeira

As minas de longwall de maior produtividade confiam nos mineradores contínuos de cabeça rotativa tipo roçadeira Cat® para cumprir as metas de produção.

Recursos em um Instante

ESPECIFICAÇÕES DE PRODUTO PARA EL2000

  • Potência de Corte Disponível: 2 × 500 kW; 2 × 620 kW; 2 × 750 kW
  • Sistema de Transporte: Acionamento do inversor de CA
  • Altura da Caçamba: 520 mm
  • Velocidade de Transporte: Até 30,1 m/min (Até 98,5 pés/min)
  • Tensões de Operação: 3.300 V; 4.160 V
  • Potência Instalada: 1900 kW
  • Comprimento Típico da Máquina: 13.75 m
  • Largura de Peneira Mínima Aplicável: 1032.0 mm
  • Motor da Bomba: 50 kW
  • Diâmetro do Tambor de Corte: 1.600 - 2.500 m (63 - 98,5 pol)
  • Tração de Transporte: Até 945 kN (Até 107 toneladas)
  • Faixa de Altura: 1,80 - 4,50 m (71 - 177 pol)
  • Motores de Transporte Disponíveis: 2 × 125 kW (2 × 168 HP)
  • Largura Mínima do Coletor: 1032.0 mm
  • Potência Instalada: Até 1.780 kW (Até 2.387 HP)
  • Faixa de Veio: 1,8 - 4,5 m (71 - 177 pol)
  • Comprimento Típico da Máquina (centros do tambor): 14155.0 mm
  • Velocidade do Tambor de Corte: 32,8, 37,4 e 45,2 rpm
  • Peso da Máquina (aproximado): 70.0 t
  • Tensão de Operação: 3300.0 V
  • Motor de Transporte: 2 x 125 kW (2 x 168 HP)
  • Tipo (2): Alta capacidade de transporte de corrente de 400 A e pode acomodar cabos de rebocamento de até 185 mm2 (2,9 pol2).
  • Tipo (5): Um sistema de controle PMC Evo-S extremamente poderoso, com comunicação Ethernet e funcionalidade de backup de última geração.
  • Tipo (7): A caixa contém vários disjuntores de baixa tensão (LV, low voltage) que podem ser restaurados pela tampa à prova de fogo (FLP, flame proof), reduzindo o tempo de inatividade.
  • Tipo (3): Todo chassi interno pode ser "construído em bancada", testado e armazenado.
  • Tipo (1): Este módulo à prova de fogo contém a maioria dos componentes de distribuição de potência e de controle elétrico do minerador contínuo de cabeça rotativa tipo roçadeira.
  • Tipo (6): Esta unidade contém contatores do motor do cortador, disjuntores, transformador de controle e monitoramento de corrente.
  • Tipo (4): Esta unidade também contém fusíveis de alta tensão (HV, high voltage), vazamento para a terra e desconexão visível.
  • Níveis de Automação (2): Automação baseada em zona "Navegador 1"
  • Níveis de Automação (4): Automação de longwall integrada com "Navegador 2 + 3"
  • Níveis de Automação (1): Automação do minerador contínuo de cabeça rotativa tipo roçadeira baseada em estado "Navegador 2"
  • Níveis de Automação (3): "Navegador de Longwall" para alinhamento aprimorado da face e incorporado com a tecnologia
  • Tipo (8): Completo com diâmetro interno de 32 mm (1,3 pol), através do corte úmido PFF/PBF do eixo
  • Tipo (11): Máxima capacidade de óleo de 28 l (7 gal) em compartimento de alta velocidade e 30 l (8 gal) no trem epicicloidal
  • Tipo (10): Proteção da transmissão do eixo oco
  • Tipo (9): Transdutores de monitoramento integral
  • Velocidade na Tração Máxima: 14.28 m/min
  • Velocidade Máxima da Máquina: 28.56 m/min
  • Tração na Velocidade Máxima: 472,75 kN/106.278 lb-pé (48,40 toneladas métricas/53,35 toneladas)
  • Tração Total da Máquina: 945,51 kN/212.559 lb-pé (96,80 toneladas métricas/106,70 toneladas)
  • Folga do Tambor até os Apoios de Pé do AFC: 300.0 mm
  • Distância entre os Centros da Sapata de Retenção: 6056.0 mm
  • Altura da Máquina sobre o Chassi Principal: 1495.0 mm
  • Distância entre Tambores com Braços Horizontais: 14155.0 mm
  • Diâmetro do Tambor de Corte do Braço de Variação: 1900.0 mm
  • Largura do Coletor da AFC - Máxima: 1342.0 mm
  • Comprimento do Braço de Variação (Articulação para Tambor): 2815.0 mm
  • Largura Total Máxima do Tambor de Corte: 1150.0 mm
  • Distância entre Pontos de Articulação do Braço de Variação: 8525.0 mm
  • Folga do Túnel Vertical: 649.0 mm
  • Tambor do Minerador Contínuo de Cabeça Rotativa Tipo Roçadeira de Corte Inferior do Piso: 718.0 mm
  • Diâmetro do Tambor de Corte do Minerador Contínuo de Cabeça Rotativa Tipo Roçadeira: 1900.0 mm
  • Largura do Coletor da AFC - Mínima: 1032.0 mm
  • Alturas de Corte - Máximas: 4135.0 mm
  • Alturas de Corte - Mínimas: 1900.0 mm
  • Altura até a Parte Superior do Chassi Principal da Máquina: 1495.0 mm
  • Linha de Energia
  • WLAN
  • 100 kW
