374D L

374D L

Especificações

Potência Líquida – ISO 9249: 355.0 kW

Potência Líquida do Volante: 355.0 kW

Potência Líquida – ISO 9249: 355.0 kW

Motor

Modelo do motor: Cat C15 ACERT™ (ATAAC)
Potência Líquida do Volante: 355.0 kW
Potência Líquida – ISO 9249: 355.0 kW
Potência Líquida - SAE J1349:2011: 355.0 kW
Potência Líquida - EEC 80/1269: 355.0 kW
Diâmetro interno: 137.0 mm
Curso: 171.0 mm
Deslocamento: 15.2 l

Pesos

Peso operacional: 71132.0 kg

Weights

Peso Operacional - Material Rodante Longo: 71132.0 kg

Esteira

Padrão com Material Rodante Longo: 900.0 mm
Opcional para Material Rodante Longo (1): 650.0 mm
Número de Roletes da Esteira - Cada Lado - Material Rodante Longo: 8
Número de Roletes Superiores - Cada Lado: 3
Opcional para Material Rodante Longo (2): 750.0 mm

Track

Número de Sapatas - Cada Lado - Material Rodante Longo: 47

Mecanismo de giro

Velocidade de Giro: 6.4 r/min

Mecanismo de oscilação

Torque de Oscilação: 214.8 kN·m

Drive

Velocidade Máxima de Percurso: 4.1 km/h

Comando

Força Máxima da Barra de Tração - Material Rodante Longo: 492.5 kN

Sistema hidráulico

Sistema Principal - Fluxo Máximo - Total: 880.0 l/min
Sistema Piloto – Fluxo Máximo: 87.0 l/min
Sistema Piloto – Pressão Máxima: 4120.0 kPa
Cilindro da Lança – Curso: 1792.0 mm
Cilindro do Braço – Diâmetro Interno: 210.0 mm
Cilindro do Braço – Curso: 2118.0 mm
Cilindro da Caçamba da Família WB2: Diâmetro Interno: 200.0 mm
Cilindro da Caçamba da Família VB2: Curso: 1443.0 mm
VB2 – Family Bucket Cylinder – Bore: 190.0 mm
Cilindro da Caçamba da Família WB2: Curso: 1457.0 mm

Sistema hidráulico

Sistema de Oscilação – Fluxo Máximo: 360.0 l/min
Pressão Máxima - Equipamento - Normal: 35000.0 kPa
Pressão Máxima – Percurso: 35000.0 kPa
Pressão Máxima – Giro: 29400.0 kPa
Cilindro da Lança – Diâmetro Interno: 190.0 mm

Capacidades de reabastecimento em serviço

Capacidade do tanque de combustível: 935.0 l
Óleo do motor: 65.0 l
Sistema Hidráulico – Incluindo Tanque: 705.0 l
Reservatório hidráulico: 360.0 l

Capacidades de reabastecimento em serviço

Sistema de arrefecimento: 95.0 l
Comando de Giro - Cada: 12.0 l
Comando Final – Cada: 15.0 l

Sound performance

Desempenho: ANSI/SAE J1166 OCT98

Padrões

Freios: SAE J1026 APR90

Standards

Cabine/FOGS (Falling Object Guard System, Sistema de Proteção Contra Queda de Objetos): SAE J1356 FEB88 ISO 10262

Sistema elétrico

Alternador - 75 ampères
Luzes: - Interior da cabina - Luzes da cabina, halógenas, tempo de retardo - Luzes da lança, halógenas
Buzina de sinalização/advertência

Motor/trem de força

Controle automático de rotação do motor
Freio de estacionamento de oscilação automática
Freios de estacionamento de percurso automático
Cat C15 com Tecnologia ACERT
Capacidade de altitude até 2.300 m (7.500 pés)
Bomba de escorva elétrica do combustível
Capacidade de arrefecimento em alta temperatura ambiente
Sistema de arrefecimento lado a lado com condensador do ar condicionado montado separadamente e ventilador de velocidade variável
Percurso com duas velocidades
Separador de água, com indicador de nível, para a linha de combustível

Protetores

Proteções inferiores reforçadas na armação superior
Proteção reforçada da articulação giratória no material rodante
Proteção reforçada do motor de deslocamento no material rodante
Protetores da guia da esteira, seção central

Compartimento do operador

Ar-condicionado, aquecedor e desembaçador com controle de temperatura automático
Cinzeiro e acendedor de cigarros de 24 V
Porta-copos
Gancho para casaco
Joysticks eletrônicos fixados no console com ganho e resposta ajustáveis
Tapete do piso
Painel de instrumentos e medidores com monitor gráfico colorido
Porta-livros
Alavanca neutra (com trava) para todos os controles
Ventilação positiva filtrada
Cabina pressurizada
Cinto de segurança retrátil com 75 mm (3 pol) de largura
Para-sol no para-brisa e teto solar
Pedais de controle de percurso com alavancas manuais removíveis
Limpadores e lavadores do para-brisa (superior e inferior)

Material rodante

Garra dupla de 900 mm (35 pol)
Esteira lubrificada com graxa
Ajustadores hidráulicos da esteira
Bitola longa e variável
Degraus - quatro

Outros equipamentos padrão

Válvula hidráulica auxiliar para ferramentas hidromecânicas
Sistema de segurança Caterpillar com chave única e travas para portas, cabina e tampa do combustível
Passadiços Cat - esquerdo e direito
Rolamento de oscilação do tipo rolete cruzado
Comando da bomba auxiliar
Trocador de padrão de controle manual
Espelhos - esquerdo e direito
Válvulas S·O·SSM de amostragem rápida para o óleo do motor e o fluido hidráulico
Parede de aço contra fogo entre as bombas do motor e hidráulica
Product Link

Articulação frontal

Lanças: - Escavação em grande volume de 7 m (23 pés) com duas luzes de trabalho - Alcance de 7,8 m (25 pés 7 pol) com duas luzes de trabalho
Braços: - M 2.57WB (8 pés 5 pol) para lança de grande volume - M 3.0WB (9 pés10 pol) para lança de grande volume - R2.84VB (9 pés 4 pol) para lança de alcance - R3.6VB (11 pés 10 pol) para lança de alcance - R4.15VB (13 pés 7 pol) para lança de alcance - R4.67VB (15 pés 4 pol) para lança de alcance
Articulações da Caçamba: - Família VB2 para braços VB2 (disponível com ou sem olhal de levantamento) - Família WB2 para braços WB2 (disponível com ou sem olhal de levantamento)

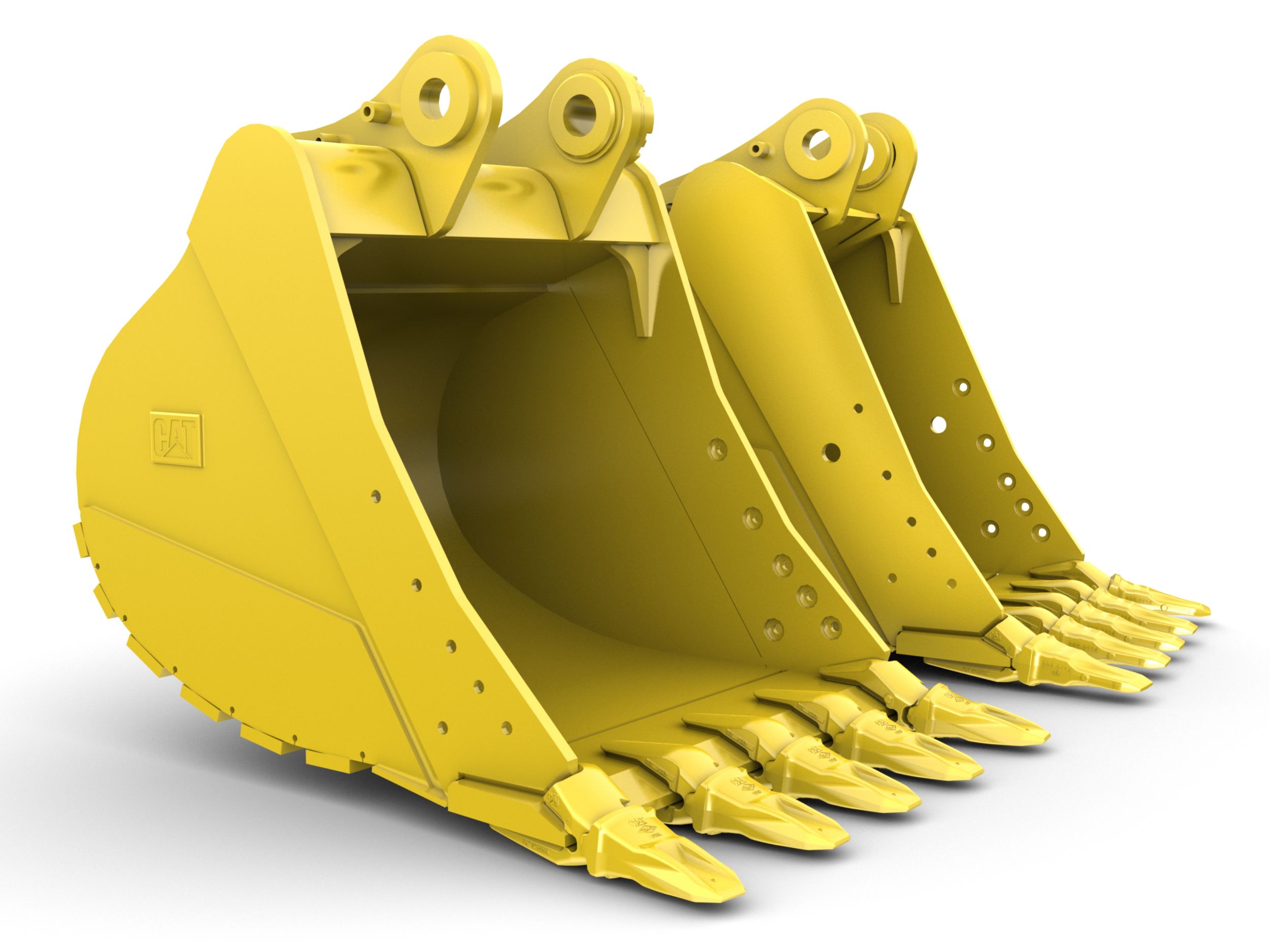

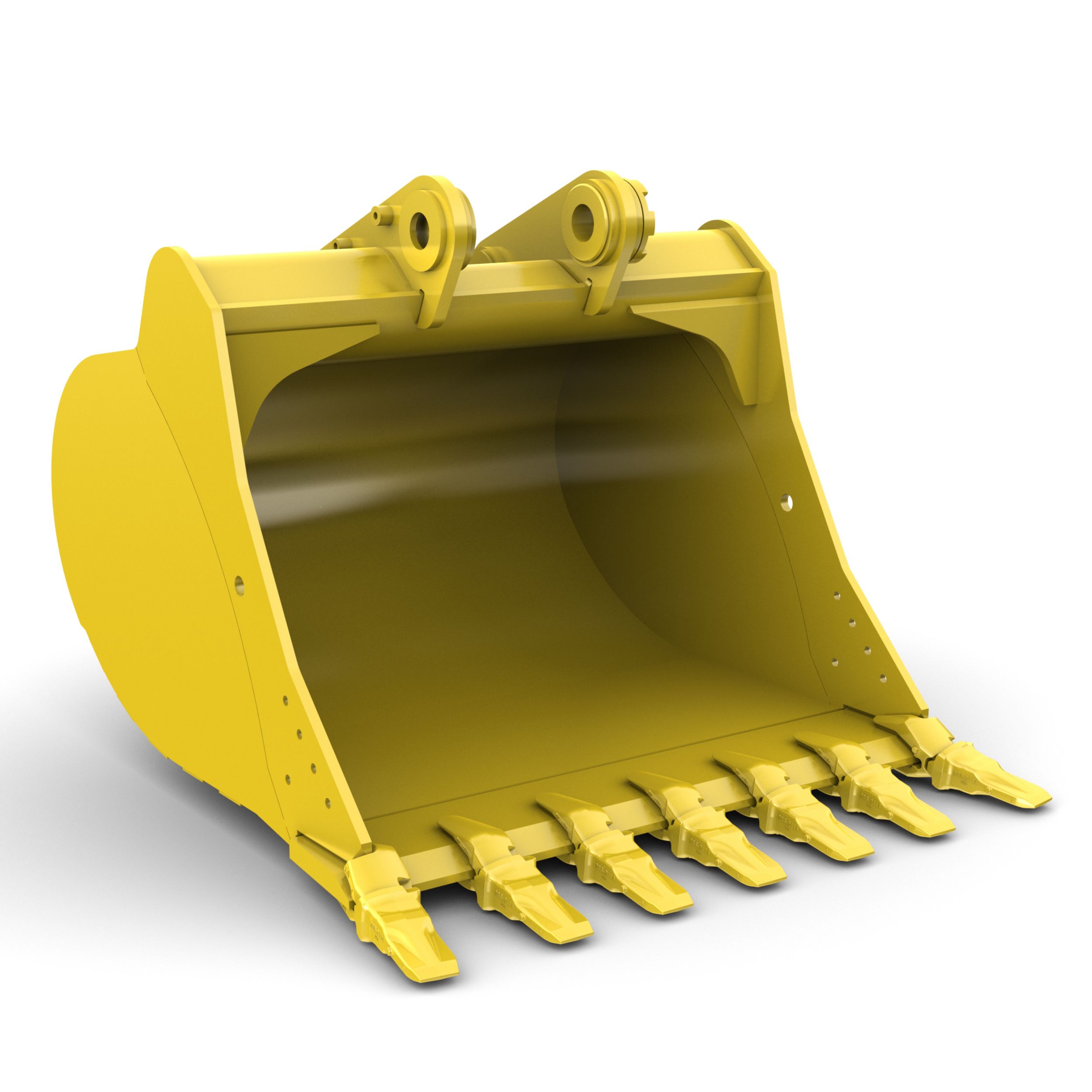

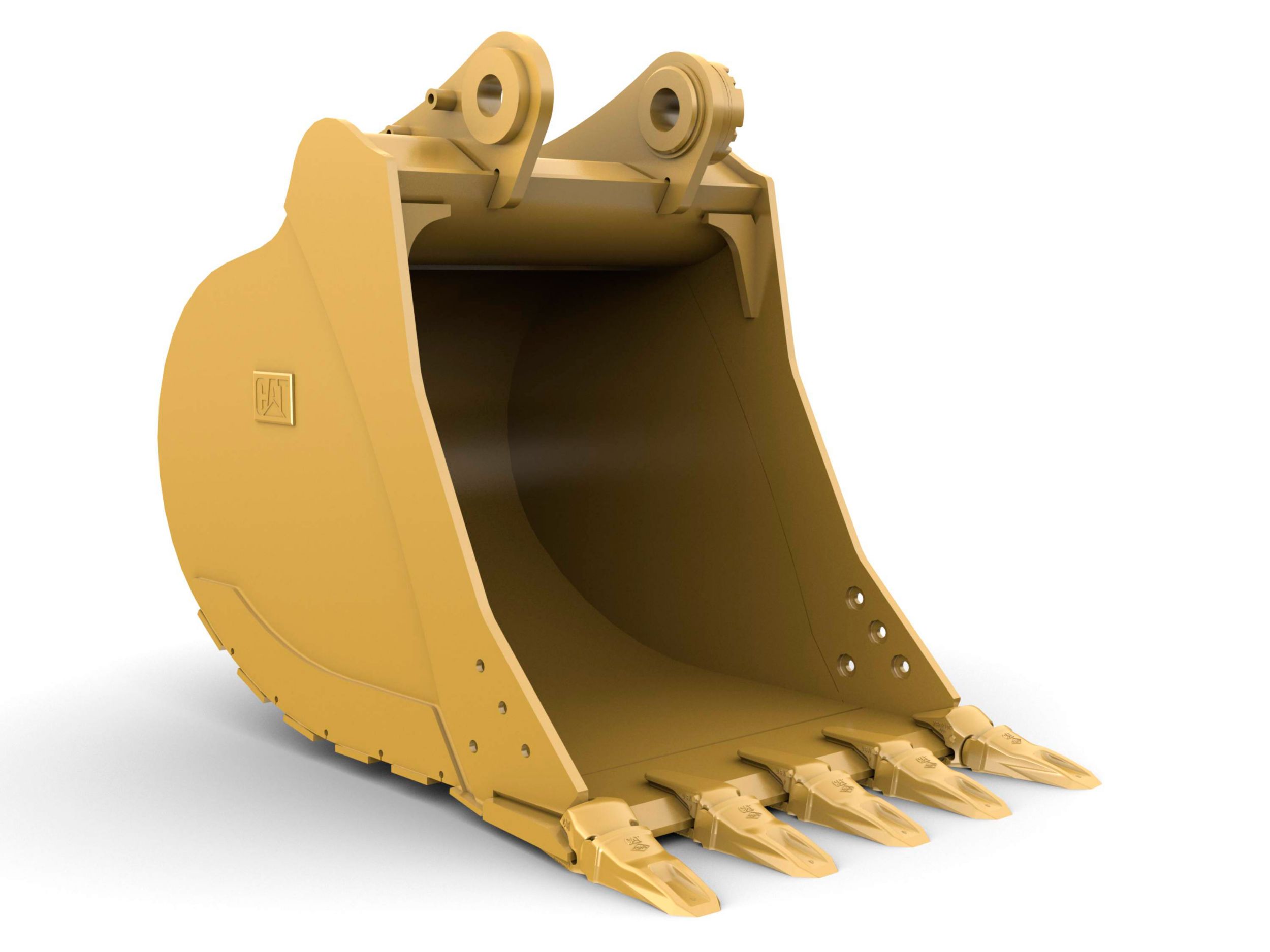

Caçambas - consulte o gráfico
Pontas, cortadores laterais e protetores de bordas

Pavimentadoras

Garra dupla de 650 mm (26 pol)
Garra dupla de 750 mm (30 pol)
Garra dupla de 900 mm (35 pol)

Protetores

FOGS (Falling Object Guard System, Sistema de Proteção contra a Queda de Objetos) incluindo proteção superior e proteção do para-brisa
Protetores da guia da esteira: - Comprimento total - Seção central
Proteções contra vandalismo no para-brisa
Tela com malha para o para-brisa

Controles e tubulações auxiliares

Arranjos de controle básicos: - Ação simples: pressão alta unidirecional para aplicação de martelo - Função combinada: circuito de pressão alta unidirecional para a função de aplicação do martelo para pressão alta unidirecional e bidirecional. - Circuito do acoplador rápido - Tubulações do acoplador rápido para lanças - Tubulações do acoplador rápido para braços
Tubulações auxiliares da lança: - Alta pressão para lanças de alcance e de grande volume
Tubulações auxiliares do braço: - Tubulações de alta pressão para braços de alcance e de grande volume

Opções diversas

Assento aquecido ajustável com encosto alto e suspensão mecânica
Assento ajustável com encosto alto, suspensão a ar e aquecedor
Dispositivo de controle de abaixamento da lança
Sistema de remoção do contrapeso
Auxílio de partida a éter para temperaturas baixas
Dispositivo de controle de abaixamento do braço
Pedal de percurso em linha reta
Cabina com protetor de chuva dianteiro
Conversor, 10 A - 12 V com duas tomadas
HID, luzes da lança
HID, luzes da cabina, tempo de retardo
Terminais de partida auxiliar
Ventilador de arrefecimento reversível com tela protetora
Compartimento do Operador: - Joysticks: • Joystick com quatro botões para máquinas padrão ou para controle auxiliar de ação simples • Joystick com modulação por botão giratório para uso com controle auxiliar combinado - Porta-marmita com tampa - Rádio: • Rádio AM/FM fixado no console direito com antena e dois alto-falantes • Instalação pronta para rádio na parte traseira, incluindo conversor de 24 V para 12 V, alto-falantes e antena • Instalação pronta para rádio bidirecional
Instalação pronta para WAVES
