MD6240
Perfuratrizes Giratórias

MD6240

Especificações
  • Motor: C27 (Tier 2) - 597 kW (800 HP) a 2.100 rpm
  • Motor Cat® C27 Tier 2: 597 kW (800 HP) a 2.100 rpm
  • Profundidade da Passada Única do Furo (mastro de 12 m/39 pés): Até 12,8 m (42 pés)/Várias passadas Até 55,47 m (182 pés)

Visão Geral

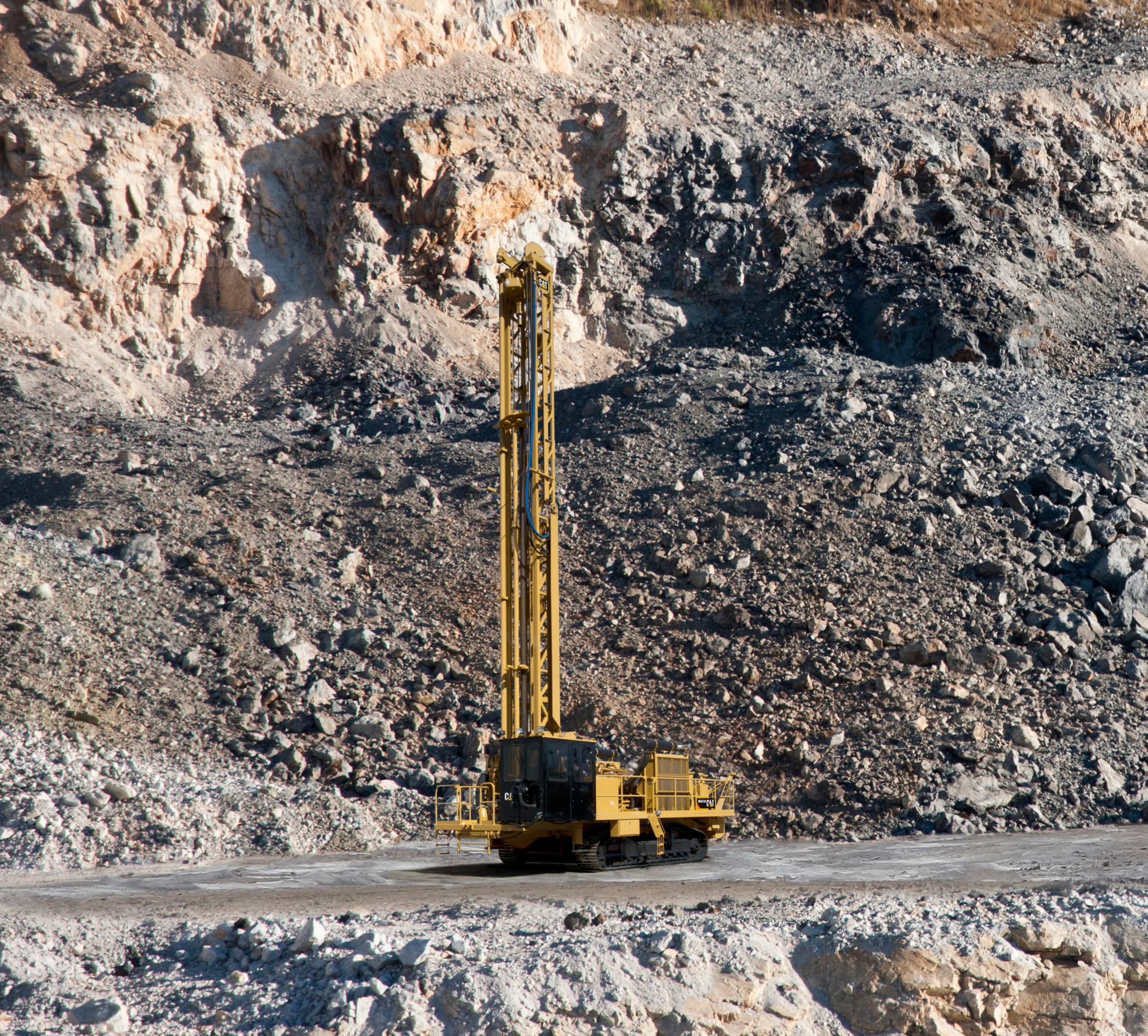

Perfuratriz Giratória MD6240

Obtenha alta produtividade e baixo custo de propriedade com a Perfuratriz Giratória MD6240. Com força de carga de broca de 24.000 kg (52.911 lb) e a capacidade de perfuração em profundidades de até 55,47 m (182 pés), a MD6240 é bem equipada para perfurações em aplicações em rocha dura ou mole. Projetada para proporcionar confiança, segurança e fácil manutenção por muitos anos.

Recursos em um Instante

ESPECIFICAÇÕES DE PRODUTO PARA MD6240

  • Motor: C27 (Tier 2) - 597 kW (800 HP) a 2.100 rpm
  • Motor Cat® C27 Tier 2: 597 kW (800 HP) a 2.100 rpm
  • Profundidade da Passada Única do Furo (mastro de 12 m/39 pés): Até 12,8 m (42 pés)/Várias passadas Até 55,47 m (182 pés)
  • Carga da Broca: 24.000 kg (52.911 lb)
  • Compressor: 48 m³/min (1.700 pés³/min) 6,9 bar (100 lb-pol²)
  • Profundidade da Passada Única do Furo (mastro de 15 m/49 pés): Até 15,85 m (52 pés)/Várias passadas Até 31,08 m (102 pés)
  • Diâmetro do Furo: 152 a 244 mm (6 a 9,625 pol)
  • Profundidade das passadas múltiplas (mastro de 12 m/39 pés): Até 55,47 m (Até 182 pés)
  • Profundidade da passada única (mastro de 15 m/49 pés): Até 15,85 m (Até 52 pés)
  • Diâmetro da broca/do furo: 152 a 244 mm (6 a 9,625 pol)
  • Classificação de Ambiente Máxima - Padrão: 52.0 °C
  • Opção de clima frio: -40.0 °C
  • Classificação de Ambiente Mínima - Padrão: -1 °C
  • Percurso da cabeça (15 m/49 pés): 17.60 m
  • Taxa de alimentação/retração da perfuração: 0 a 39,3 m/min (0 a 129 pés/min)
  • Capacidade nominal do guincho: Até 222 kN (Até 50.000 lb-pé)
  • Cabo automático: Cilindro hidráulico, tensionamento
  • Percurso da cabeça (12 m/39 pés): 14.54 m
  • Capacidade nominal de arrancamento: Até 222 kN (Até 50.000 lb-pé)
  • Tipo de cabo 25 mm (1 pol): DYFORM 8
  • Capacidade da Potência: 135 kW
  • Torque: 0 a 13.015 Nm (0 a 9.600 pés-lb)
  • Pressão de operação máxima: 6.9 bar
  • Fluxo de ar de descarga (nível do mar): 48 m³/min
  • Fluxo de ar de descarga (nível do mar): 33 m³/min (1.150 pés³/min); 38 m³/min (1.350 pés³/min); 43 m³/min (1.500 pés³/min)
  • Tipo (alta pressão): Inundado por óleo, parafuso de dois estágios
  • Pressão de operação máxima: 10,3/24,1 bar ou 10,3/24,1/34,5 bar (150/350 lb/pol² ou 150/350/500 lb/pol²)
  • Potência Nominal: 597 kW
  • Modelo: C27 Tier 2
  • Fabricante: Caterpillar
  • Tanque de Combustível: 2986 l
  • Potência nominal opcional: 652 kW
  • Área do Piso: 3.0 m²
  • Número de Portas: 2 com janelas (incluídas acima)
  • Janelas - Vidro de Segurança Filmado Fixado com Borracha: 6.0 mm
  • Número de Janelas: 10
  • Controle de Temperatura: Fixado na parede, AC (Air Conditioner, Ar-condicionado)/aquecimento/unidade de pressurização
  • Altura - Interna: 1943.0 mm
  • Outros: Limpadores e lavadores de janelas
  • Velocidade de Deslocamento - Máxima: 2.0 km/h
  • Potência Máxima de Comando por Esteira: 152.0 kW
  • Protetores contra pedras/guias da corrente: Proteções de tamanho normal padrão
  • Freios: Conjunto da mola, liberado hidraulicamente
  • Eixo frontal: Tipo de oscilação de três pontos
  • Número de roletes inferiores: 12
  • Mastro de Nivelamento para Baixo: 48%/25,6 graus
  • Deck da máquina: Acesso a ambos os lados
  • Macacos, articulação do mastro e deck: Soldados integralmente no chassi principal
  • Número: 4
  • Capacidade de levantamento: 290 kN
  • Diâmetro do coxim: 610 mm
  • Altura da Tabela Acima do Solo: 1321.0 mm
  • Capacidade do coletor de poeira: 127 m³/min
  • Observação: Tanto a injeção a seco quanto a injeção de água podem ser montadas na mesma perfuratriz
  • Tipo: Carrossel, com suportes estacionários e chapas de disjuntor
  • Arranjo do mastro de 15 m (49 pés): 2 suportes; tubo com 7,62 m (25 pés) de comprimento
  • Arranjo do mastro de 12 m (39 pés): 4 suportes; tubo com 10,67 m (35 pés) de comprimento
  • Capacidade: 1587 kg
  • Tamanho do cabo: 13.0 mm
  • Tubo da Perfuratriz (Opcional, Preço Adicional) - arranjo do mastro de 12 m (39 pés): espessura da parede: 19 mm
  • Sub. do Adaptador Superior - Rosca Superior (Reg. API): 140 mm
  • Sub. do Adaptador Superior - Rosca Inferior: Depende do diâmetro do tubo
  • Sub. do Adaptador Superior - Diâmetro: Depende do diâmetro do tubo
  • Tubo da Perfuratriz (Opcional, Preço Adicional) - arranjo do mastro de 15 m (49 pés): comprimento: 7.62 m
  • Tubo da Perfuratriz (Opcional, Preço Adicional) - arranjo do mastro de 15 m (49 pés): roscas: Depende do diâmetro do tubo
  • Tubo da Perfuratriz (Opcional, Preço Adicional) - arranjo do mastro de 12 m (39 pés): comprimento: 10.67 m
  • Tubo da Perfuratriz (Opcional, Preço Adicional) - arranjo do mastro de 15 m (49 pés): espessura da parede: 19 mm
  • Tubo da Perfuratriz (Opcional, Preço Adicional) - arranjo do mastro de 15 m (49 pés): diâmetro (especificação do cliente): 114-178 mm (4,5-7 pol)
  • Sub. da Broca - Bucha da Tabela: Inserção de 1 (uma) peça, bucha do deck do rolete ou duas peças
  • Tubo da Perfuratriz (Opcional, Preço Adicional) - arranjo do mastro de 12 m (39 pés): diâmetro (especificação do cliente): 114-178 mm (4,5-7 pol)
  • Tubo da Perfuratriz (Opcional, Preço Adicional) - arranjo do mastro de 12 m (39 pés): roscas: Depende do diâmetro do tubo
  • Sub. do Adaptador Superior - Comprimento: 711 mm
  • A MD6240 foi projetada para perfurar desde furos de 152 - 244 mm (6 - 9,625 pol) de diâmetro com capacidade nominal de arrancamento e guincho de até 22.680 kg (50.000 lb), em aplicações Giratórias ou de Furo Abaixo.
  • Tampas de metal do turbo e do coletor de escape
  • Pré-lubrificação do motor
  • Filtragem adicional
  • Condicionador do líquido arrefecedor
  • Diâmetro do furo de 152-270 mm (6-105⁄8 pol)
  • Sistema de arrancamento/guincho de cilindro único nominal de até 22.680 kg (50.000 lb)
  • Carga da broca de até 24.000 kg (52.911 lb) com um tubo na corda da perfuratriz
  • Chave patenteada HOBO (Hydraulically Operated Break-Out, Desagregação Operada Hidraulicamente) operada da cabina
  • Sistema de tensionamento automático do cabo
  • Pacote de perfuração de ângulo de 25° e travas do mastro
  • Capacidade de 1.587 kg (3.500 lb) do sistema do guincho
  • Motor único
  • Velocidade de rotação de 0-100 rpm
  • Torque de até 13.016 Nm (9.600 pés-lb)
  • FOPS (Falling Object Protective Structure, Estrutura Protetora Contra Queda de Objetos) Integrada
  • Cabine para dois operadores, totalmente fechada e isolada
  • 2 (duas) portas articuladas com sistema de trava para porta tipo congelador
  • 10 (dez) janelas (vidro de segurança, filmado)
  • Kit de limpador e lavador do para-brisa
  • Console ergonômico do operador com instrumentação completa
  • Assento ergonômico do operador com apoios de cabeça e braços, cinto de segurança retrátil, armação de suspensão a ar
  • Funções de perfuração elétrica sobre a hidráulica
  • Funções auxiliares operadas por chaves seletoras nas pontas dos dedos
  • Mais de 3 m² (32,4 pés²) de espaço no piso
  • Excelente visibilidade
  • Classificação de dB de 80 ou menos
  • Ar-condicionado/aquecedor/pressurizador instalado na parede, movido a correia
  • Armações de impacto de borracha para absorver a vibração
  • Buzina elétrica ativada por botão na cabina
  • Bateria celular de gel, sem necessidade de manutenção
  • Suporte para documento dentro da cabine
  • Tipo de escavadeira, com 12 roletes inferiores
  • Garras triplas de 750 mm (29,5 pol)
  • Guias da corrente de tamanho normal/protetores contra pedras
  • Feito de tubulação de aço retangular com suporte cruzado reforçado
  • O deck traseiro fica parado durante os modos de perfuração angular e vertical
  • Abertura de visualização no deck traseiro, operada hidraulicamente da cabina para ajudar a localizar furos
  • 4 (quatro) macacos de nivelamento hidráulico (152 cm/60 pol)
  • Porta de limpeza da câmara de poeira
  • Sistema de lubrificação centralizada (34 pontos)
  • Repousos adicionais do mastro instalados na extremidade oposta à perfuração
  • Tanque de combustível de 1.325 l (350 gal) sob o motor: - Tanque de combustível adicional disponível como opção
  • Tanque de combustível adicional de 1.570 l (415 gal) sob o compressor
  • Baterias 4 × 8D
  • Operado hidraulicamente na cabine
  • Capacidade máxima de arrefecimento ambiente de 52 °C (125 °F) com núcleos substituíveis
  • 2 (duas) bombas de pistão axial de cilindrada variável, em sistema de ciclo fechado, que operam a rotação de perfuração, sistema de arrancamento/guincho e funções de deslocamento
  • Bomba de engrenagem dupla, em sistema de ciclo aberto, para todas as funções auxiliares e circuito do ventilador
  • Filtragem dupla
  • Adaptador sub. superior
  • Bucha da tabela
  • Sub. da broca [observação: Configuração de 12 m/39 pés: 342 cm (135 pol) S-S, configuração de 15 m/49 pés: 152 cm (60 pol) S-S]
  • Bucha ferradura
  • Cesta de broca
  • Bujão do guincho (elo de levantamento)
  • Chave de ferramenta automática/chave de deck
  • Consulte Equipamento Opcional e selecione o sistema necessário
  • Cores-padrão da Caterpillar
  • Alarme de marcha à ré
  • Kit de filtros para 50 horas de manutenção preventiva
  • 2 (dois) conjuntos físicos de manuais de Operador/Serviço/Manutenção/Peças/Motor, em Inglês
  • One Link-Um manual de Peças em CD, manual de Operador e Serviço em pdf
  • 7 (sete) luzes de LED (Light Emitting Diode, Diodo Emissor de Luz) de 60 watts para perfuração noturna
  • Passadiços laterais e corrimãos com escada de embarque lateral
  • Caixa de ferramentas, instalada embaixo do corredor (ferramentas não incluídas)
  • Kit de levantamento
  • Ganchos de reboque (extremidade frontal)
  • Desligamento da bateria
  • Sub. e adaptador de impacto, sub. de broca, bucha de tabela de duas peças, bucha ferradura, bujão do guincho, cesta de broca, sistema de injeção de óleo do martelo com tanque de 113,5 l (30 gal)
  • Coletor de Poeira Série 4500
  • Sistema de injeção de água para supressão de poeira com 3 (três) tanques instalados sob o deck dianteiro, totalizando 1.271 l (336 gal)
  • Sistema de injeção de água para supressão de poeira com tanque total de 1.514 l (400 gal) instalado no deck superior (instalado em lugar do Coletor de Poeira Seco)
  • Observação: O Coletor de Poeira Seco e injeção de água na mesma perfuratriz somente podem ser selecionados com os tanques do deck abaixo.
  • Tubo da perfuratriz
  • Bucha do deck do rolete
  • Bucha do deck com duas peças (separadas)
  • Medidor da rpm da cabeça giratória, digital
  • Controle de torque giratório
  • Sub. de impacto giratório/do martelo
  • Sistema de injeção de lubrificador de rochas (para Tricone); 113,56 l (30 gal)
  • Conjunto de roletes-guias do tubo instalados no deck da perfuratriz (deck traseiro)
  • Carrossel de dupla finalidade (martelo - cremalheira de tubulação Tricone)
  • Somente combustível Wiggins
  • Serviço completo Wiggins (combustível, fluido hidráulico, líquido arrefecedor, óleo do motor)
  • Sistema de lubrificação automática (34 pontos)
  • Sistema de lubrificação da rosca do tubo de perfuração, ativada de dentro da cabine
  • Filtros de ciclo adicionais entre as bombas e os motores
  • Estação de teste de diagnóstico hidráulico
  • Parada instalada no motor
  • Desligamento do motor no nível do solo
  • Faróis giratórios (um na coroa do mastro, um na cabine, um na extremidade frontal)
  • Sistema WEBASTO (aquecedor independente para líquido arrefecedor do motor, água, fluido hidráulico, combustível)
  • Aquecedor do piso da cabine (ventilador elétrico com núcleo do aquecedor, com utilização do líquido arrefecedor do motor)
  • Sistema de aquecimento e circulação/drenagem para instalação de injeção de água, para -40 °C (-40 °F) com válvula de comporta ativada pelo sensor de temperatura
  • Pacote de clima frio para temperaturas a partir de -40 °C (-40 °F): - Arranjo de ventilador de duas velocidades para arrefecedores - Elementos de aquecimento elétrico para aquecimento de tanques de combustível e água, líquido arrefecedor, tanque de fluido hidráulico - Isolamento da parte inferior da cabine e dos tanques de combustível - Reguladores do compressor mantidos em caixa isolada com elemento de aquecimento elétrico - Cilindro de controle de entrada mantido em uma caixa com elemento de aquecimento elétrico - Aquecedor do piso da cabine - Ventilador elétrico com núcleo do aquecedor, com utilização do líquido arrefecedor do motor - Vidro térmico na cabine - Mangueiras árticas do terminal @ pontos de articulação - Lubrificantes para climas frios - Mangueira de injeção de água (se a injeção de água está selecionada) com aquecimento elétrico de revestimento isolado - Grupo gerador diesel de 40 kW (54 HP) ou transformador interno para capacitar o pacote de aquecimento (local de mineração para fornecer bujão)
  • Indicador de trava do mastro
  • Indicadores de retração do macaco
  • Travamento de deslocamento, macacos (com indicador)
  • Travamento de deslocamento, posição da cabeça (pipe-in-hole)
  • Intertravamento da cremalheira de tubo
  • Indicadores de filtro, instalados centralmente na cabine (hidráulico, compressor, entrada de ar)
  • Conversor de 24 para 12 V
  • Pacote de iluminação extra (5 luzes de LED de 60 watts adicionais)
  • Mangueira de drenagem com bico
  • Sistema hidráulico de levantamento da cortina de poeira traseira
  • Sistema hidráulico de levantamento da cortina de poeira frontal
  • Kit de conformidade CE
  • Pintura especial
  • Sistema de câmeras de circuito fechado com duas câmeras para instalação dianteira e traseira e monitor na cabina
  • Rádio AM/FM, reprodutor de CD e porta USB para I-pod
  • Rádio C.B. com antena
  • Atualização do vidro de XIR da cabine
  • Atualização de vidro de painel térmico duplo
  • Persianas das janelas da cabine
  • Terminais auxiliares de partida remotos
  • Buzina elétrica ativada por botão na cabina
  • Atualização da bateria celular de gel, sem necessidade de manutenção
  • Alojamento principal da janela da perfuratriz
  • Acessório de corda de segurança - cabo com gancho de percurso no mastro e fiação elétrica da equipe
  • Controle remoto de deslocamento (pendente/cabo) para operação de controles de deslocamento no solo
  • Pendente de controle remoto do guincho (controle fora da cabine)
  • Inversor de 24 V a 110 V ou 220 VCA
  • Kit de ferramentas mecânicas (referência TV014590)
  • Kit de fiação elétrica de três pontos para o assento do operador
  • Medidor de fluxo de injeção de água
  • Manômetro da cabine
  • Atualização de lubrificante de clima muito quente (óleo do compressor)
  • Atualização de lubrificante de clima muito quente (fluido hidráulico)
  • Cronômetro de desligamento básico do motor
  • Painel EMS Murphy instalado no painel da cabina
  • Fiação elétrica/terminal de notebook EMS instalada dentro da cabina
  • Kit de espelhos (inclui três espelhos aparafusáveis)
  • Indicador de inclinação instalado na cabine para indicar ângulo para a frente e lateral
  • Indicador de temperatura do fluido hidráulico instalado no painel
  • Suporte para documento instalado dentro da cabine

Download de Recursos

MD6240 - Folheto do Produto MD6240
MD6240 - "Folheto da Linha de Produtos de Perfuratrizes Giratórias"
MD6240 - Cat MD6240 - Diâmetro do Furo de 152 - 244 mm (6 - 9,625 pol) - Formulário de Características Principais

Galeria de Mídia

Produtos Relacionados

Maximize o investimento em equipamentos com os produtos relacionados Cat
