336

Desempenho com menos combustível

Aumente a eficiência operacional em até 45% com as tecnologias Cat padrão que reduzem a fadiga do operador e os custos de operação, incluindo o consumo de combustível e a manutenção diária.
Obtenha uma eficiência de combustível até 15% maior - mais trabalho por unidade de combustível - do que com a escavadeira Cat 336D2.
O motor C9.3B atende aos padrões de emissões MAR-1 (Máquinas Agrícolas e Rodoviárias) do Brasil e de Estágio III Não Rodoviários da China, equivalentes ao Tier 3 do EPA (Environmental Protection Agency, Órgão de Proteção Ambiental) dos EUA e Estágio IIIA da UE.
Adapte a escavadeira ao trabalho com três modos de potência: Potência, Inteligente e Eco. O modo Inteligente adapta automaticamente a potência do motor e a potência hidráulica às condições de escavação, maximizando a potência, quando necessário, e reduzindo-a, quando desnecessário, para ajudar a economizar combustível.
O avançado sistema hidráulico fornece o melhor equilíbrio entre potência e eficiência, ao mesmo tempo que concede a você o controle necessário para suprir necessidade de escavação com precisão.

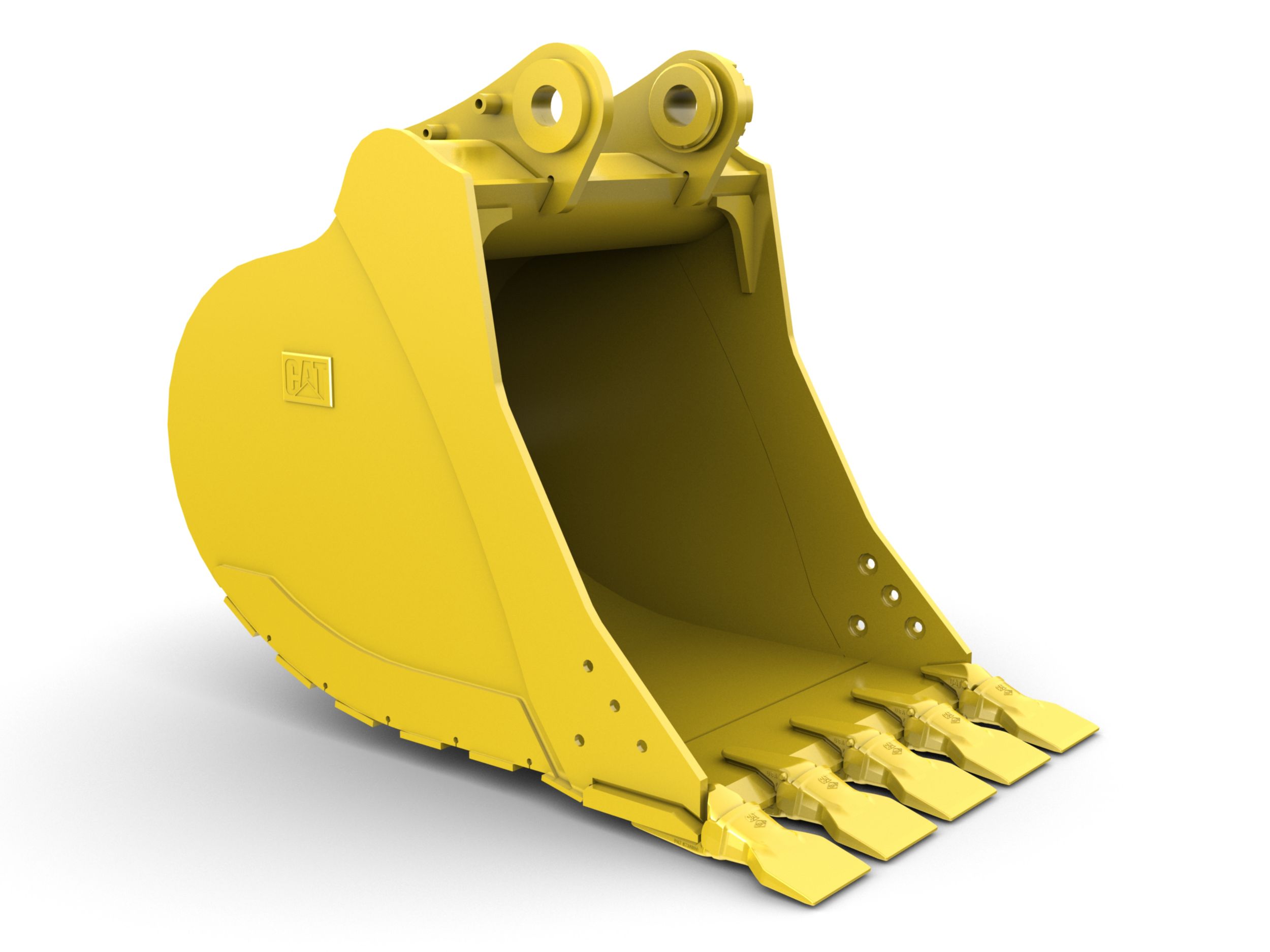

As pontas de caçamba Advansys™ aumentam a penetração e melhoram os tempos de ciclo. As trocas de ponta podem ser feitas rapidamente com uma chave de parafusos simples ao invés de um martelo ou uma ferramenta especial, melhorando a segurança e o tempo de atividade.
As opções hidráulicas auxiliares oferecem a você a versatilidade para usar uma variedade de acessórios Cat.
Não permita que a temperatura impeça você de trabalhar. A escavadeira tem uma capacidade padrão de alta temperatura ambiente de 52 °C (125 °F) e uma capacidade de partida a frio de -18 °C (0 °F).

Produtividade com tecnologia

Aumente a produtividade em até 45% em comparação com o nivelamento tradicional utilizando o Cat GRADE padrão com sistema 2D – inclui recurso somente de indicação e laser.
Grade Assist Padrão: com a escavação com uma única alavanca, o operador pode permanecer no declive de maneira simples e sem esforço.
Defina o ângulo desejado da caçamba e deixe a Assistência para Caçamba manter automaticamente o ângulo em aplicações de inclinação, nivelamento, nivelamento preciso e valetamento.
Com a Assistência para Lança, mantenha as esteiras no solo durante o levantamento e escavações difíceis.
Com a Assistência para Giro, pare automaticamente o giro da escavadeira em pontos de ajuste definidos pelo operador em aplicações de carregamento do caminhão e valetamento. Isso ajudará você a usar menos esforço e consumir menos combustível.
Sistema de pesagem de bordo Cat PAYLOAD padrão: Alcance alvos de carga precisos e aumente a eficiência de carregamento com pesagem da máquina em movimento e estimativas em tempo real da carga útil sem variação.
Combine o Payload com o VisionLink® e gerencie metas de produção remotamente ou leve os dados de carga útil com você. A porta USB do monitor permite baixar os resultados de um turno inteiro até 30 dias de trabalho para que você possa gerenciar o andamento sem precisar de uma conexão com a Internet ou assinatura do VisionLink®.　
Atualize para o Cat GRADE opcional com 2D Avançado: crie e edite projetos de nivelamento com facilidade em um segundo monitor de tela sensível ao toque de alta resolução de 254 mm (10 pol).
Atualize para o Cat GRADE opcional com 3D: crie e edite projetos com facilidade e veja toda a faixa de movimento da articulação frontal em um segundo monitor de tela sensível ao toque de alta resolução de 254 mm (10 pol).
Conheça a posição absoluta da escavadeira em relação aos sistemas de GPS (Global Positioning System, Sistema de Posicionamento Global) e GLONASS (Global Navigation Satellite System, Sistema de Navegação Global por Satélite). A máquina compensa automaticamente as inclinações longitudinal e transversal da escavadeira causadas por condições de solo inclinado.
Já investiu em um sistema 3D de outra marca? Sem problema. A tecnologia Cat padrão, como o GRADE com 2D, pode ser facilmente integrada a esse sistema para fornecer os resultados precisos necessários.
O Diagnóstico de Falhas remoto conecta você a um revendedor profissional para ajudar a resolver seu problema e retomar o trabalho rapidamente.
O Remote Flash funciona de acordo com a programação para garantir que o software da máquina esteja atualizado para ter o desempenho ideal.
O Cat App ajuda a gerenciar a localização da frota, as horas e as programações de manutenção. Ele também alerta quando a manutenção é necessária e até permite solicitar manutenção do revendedor Cat local.
O Product Link™ padrão fornece localização, horários da máquina, uso de combustível, produtividade, tempo de inatividade, códigos de diagnóstico e outros dados da máquina sob demanda por meio da interface on-line VisionLink, ajudando você a melhorar a eficiência do local de trabalho e a reduzir os custos de operação.
Todos os sistemas Cat Grade são compatíveis com rádios e estações base da Trimble, Topcon e Leica. Já investiu em uma infraestrutura de nivelamento? Você pode instalar sistemas de nivelamento da Trimble, Topcon e Leica na máquina.

Trabalhe confortavelmente

Escolha entre as cabines Comfort e Deluxe, ambas com controle automático de temperatura.
Mantenha-se aquecido com o assento Deluxe.
Saia e entre na cabine com mais facilidade usando o console esquerdo inclinado (somente na cabine Deluxe).
Os suportes viscosos avançados reduzem a vibração da cabine em até 50% em relação aos modelos de escavadeira anteriores.
Controle a escavadeira confortavelmente com controles fáceis de alcançar, todos localizados de frente para você.
Guarde seus objetos pessoais nos diferentes espaços de armazenamento na cabine: acima ou atrás do assento, nas laterais e nos consoles.
Use as portas USB e a tecnologia Bluetooth® do rádio padrão para conectar dispositivos pessoais e fazer chamadas viva-voz.

Simples de operar

Dê partida no motor com um botão de pressão; use uma chave de segurança Bluetooth ou a função exclusiva de ID do Operador.
Programe cada botão do joystick, incluindo modo de potência, resposta e padrão, usando a ID do Operador. Toda vez que você for trabalhar, a máquina lembrará o que você configurou.
Programe até quatro desvios de profundidade e inclinação para obter o grau desejado com facilidade sem um verificador de grau - uma verdadeira economia de tempo e melhoria de segurança no local de trabalho.
Proteja o martelo contra excesso de trabalho. A parada automática do martelo alerta você depois de 15 segundos de fogo contínuo e desliga automaticamente depois de 30 segundos, para evitar o desgaste do acessório e da escavadeira.
O aquecimento automático do fluido hidráulico agiliza o trabalho em temperaturas frias e ajuda a prolongar a vida útil dos componentes.
Navegue rapidamente no monitor de tela sensível ao toque de alta resolução padrão de 203 mm (8 pol), ou com o monitor de tela sensível ao toque opcional de 254 mm (10 pol), ou com a ajuda do controle por botão rotativo.
Um segundo monitor de 254 mm (10 pol) está disponível para o Cat GRADE com 2D Avançado e Cat GRADE com 3D.
O Cat Locator é um dispositivo Bluetooth que agiliza e facilita a localização dos acessórios e de outras peças. O leitor Bluetooth de bordo da escavadeira ou o Cat App no seu telefone localizarão o dispositivo automaticamente.
Não tem certeza de como funciona uma função ou como fazer a manutenção da escavadeira? Tenha sempre o manual do operador ao seu alcance no monitor da tela sensível ao toque.
Aumento de Escavação Automática aumenta a potência em até 8% para melhor penetração da caçamba, tempos de ciclo mais curtos e cargas úteis maiores.
Torne a movimentação da escavadeira muito mais fácil com o Cat Stick Steer. Basta apertar um botão e usar uma das mãos para se mover e girar em vez de usar as duas mãos ou pés nas alavancas ou pedais.
Precisa de mais levantamento durante o seu turno? Ligue o Levantamento Pesado Automático e obtenha 8% a mais de potência exatamente quando precisar, pelo tempo que for necessário.

Reduz os custos de manutenção

Espere um custo de manutenção até 20% menor que o da 336F por causa dos intervalos de serviço prolongados (economia calculada em mais de 12.000 horas da máquina).
Verifique o óleo do sistema hidráulico e drene facilmente a água do sistema de combustível e a água do tanque de combustível no nível do solo.
Acompanhe a vida útil e os intervalos de manutenção do filtro da escavadeira pelo monitor na cabine.
Usar óleo e filtros genuínos Cat e fazer o monitoramento de S ∙ O ∙ S (Scheduled Oil Sampling, Coleta Programada de Amostra de Óleo) típico dobrará o intervalo de serviço atual para 1.000 horas, proporcionando maior tempo de atividade para fazer mais trabalho.
Os filtros de óleo e de combustível estão agrupados e localizados no lado direito da máquina para uma manutenção mais fácil.
O novo filtro de entrada de ar com pré-filtro tem o dobro de capacidade de retenção de pó do filtro de entrada de ar anterior.
O novo filtro de fluido hidráulico proporciona melhor desempenho de filtragem, válvulas antidrenagem (para manter o óleo limpo quando o filtro é trocado) e vida útil mais longa com intervalo de troca de 3.000 horas – 50% maior que os projetos de filtro anteriores.
O novo ventilador hidráulico de alta eficiência tem uma função de inversão automática opcional para manter os núcleos livres de detritos, eliminando a necessidade de interação de qualquer operador.
As aberturas de S·O·S (Scheduled Oil Sampling, Coleta Programada de Amostra de Óleo) simplificam a manutenção e permitem a extração rápida e fácil de amostras de fluidos para análise.

Características de segurança integradas

O E-Fence 2D padrão integrado de fábrica impede que a escavadeira se mova além dos pontos de ajuste definidos pelo operador.
A Assistência para Levantamento ajuda a evitar o tombamento informando se a carga está dentro dos limites da faixa de trabalho segura da escavadeira.
A cabine ROPS (Rollover Protective Structure, Estrutura Protetora contra Acidentes de Capotagem) padrão atende aos requisitos ISO 12117-2:2008.
O indicador de sentido de percurso ajuda o operador a saber em que sentido ativar as alavancas de percurso.
Tenha maior visibilidade na vala, em todas as direções de giro e atrás de você, com a ajuda de pilares menores na cabine, janelas maiores e projeto de capô do motor plano.
O interruptor de desligamento no nível do solo interrompe o fluxo de combustível para o motor quando ativado e desliga a máquina.
Uma câmera retrovisora é padrão com uma câmera lateral do lado direito disponível.Atualize para a visibilidade de 360° a fim de visualizar objetos e pessoas ao redor da escavadeira com facilidade em uma única visão.
Degraus serrilhados e chapa antiderrapante na plataforma de serviços ajudam a evitar escorregamentos.
Torne o trabalho de manutenção mais fácil e seguro com iluminação de inspeção opcional. Com o toque de um interruptor, as luzes iluminarão os compartimentos do motor, da bomba, da bateria e do radiador para melhorar a visibilidade.

Motor

Potência Líquida – ISO 9249: 232 kW
Modelo do motor: Cat C9.3B
Potência do Motor - ISO 14396:2002: 234 kW
Diâmetro interno: 115 mm
Curso: 149 mm
Deslocamento: 9.3 l
RPM do Motor - Percurso: 1.800 r/min
RPM do Motor - Operação: 1.550 r/min

Sistema hidráulico

Sistema Principal – Fluxo Máximo: 558 l/min (147 gal/min)
Pressão Máxima – Equipamento: 35000 kPa
Pressão Máxima – Equipamento – Modo de Levantamento: 38000 kPa
Pressão Máxima – Percurso: 35000 kPa
Pressão Máxima – Giro: 29400 kPa

Mecanismo de giro

Velocidade de Giro: 8.75 r/min
Torque de Giro Máximo: 144 kN·m

Pesos

Peso operacional: 35900 kg
Observação: Material rodante longo, Lança de alcance, braço R3.2DB (10 pés 6 pol), caçamba GDX de 1,50 m3 (1,96 yd3), sapatas com garra tripla de 700 mm (28 pol), contrapeso de 6,8 mt (14.991 lb).

Capacidades de reabastecimento em serviço

Capacidade do tanque de combustível: 600 l
Óleo do motor: 32 l
Sistema Hidráulico – Incluindo Tanque: 373 l
Reservatório hidráulico: 153 l

Capacidades de reabastecimento em serviço

Sistema de arrefecimento: 40 l
Comando de Giro - Cada: 18 l
Comando Final – Cada: 8 l

Dimensões

Lança: Alcance de 6,5 m (21 pés 4 pol)
Braço: Alcance de 3,2 m (10 pés 6 pol)
Caçamba: HD 1,88 m³ (2,46 yd³)
Altura de Transporte – Topo da Cabine: 3170 mm
Altura do Corrimão: 3160 mm
Comprimento de Transporte: 11170 mm
Raio de Giro Traseiro: 3530 mm
Folga do Contrapeso: 1250 mm
Vão livre sobre o solo: 510 mm
Comprimento da Esteira: 5030 mm
Comprimento da Esteira até o Centro dos Roletes: 4040 mm
Bitola da Esteira: 2590 mm
Largura de Transporte: 3190 mm

Faixas e forças de trabalho

Profundidade Máxima de Escavação: 7520 mm
Lança: Alcance de 6,5 m (21 pés 4 pol)
Braço: Alcance de 3,2 m (10 pés 6 pol)
Caçamba: HD 1,88 m³ (2,46 yd³)
Alcance Máximo no Nível do Solo: 11050 mm
Altura Máxima de Corte: 10300 mm
Altura Máxima de Carregamento: 7080 mm
Altura Mínima de Carregamento: 2580 mm
Profundidade Máxima de Corte para Fundo Nivelado de 2.440 mm (8 pés): 7360 mm
Profundidade Máxima de Escavação de Parede Vertical: 5660 mm
Força de Escavação da Caçamba – ISO: 211 kN
Força de Escavação do Braço – ISO: 167 kN
Força de Escavação da Caçamba - SAE: 184 kN
Força de Escavação do Braço - SAE: 161 kN

Observação

Os equipamentos padrão e opcionais podem variar. Consulte o revendedor Cat para obter detalhes.

Cabine

ROPS (Rollover Protective Structure, Estrutura Protetora Contra Acidentes de Capotagem), isolamento acústico
Monitor LCD (Liquid Crystal Display, Monitor de Cristal Líquido) da tela sensível ao toque de alta resolução de 203 mm (8 pol)
Suspensão de assento ajustável mecanicamente
Assento aquecido com suspensão ajustável a ar (somente DELUXE)

Motor
